産業用インクジェット ライン組込用〈グラフィカ5000〉

産業用インクジェット ライン組込用〈グラフィカ5000〉

カートリッジ式の最上位機

IoT、ログ管理、ネットワーク経由の高速データベース印字等、通信機能を活かした高度な次世代アプリケーションに対応

黒 赤 青 緑
  • 解像度
    600dpi
  • 印字対象
    浸透性素材
    非浸透性素材
  • 最大印字高さ
    200mm
今すぐ！カタログダウンロード
特徴 動画 印字例 仕様 関連製品

特徴

  • プリントヘッド

    プリントヘッド

    ヘッドは標準で4種類あり
    用途に合わせてヘッドサイズを選択可能

  • オプション機

    オプション機

    オプションによって、4ペン(50㎜)ヘッド4台、計200㎜まで制御可能なシステムも構築可能

  • 産業用PC型コントローラ

    産業用PC型コントローラ

    制御ボードを搭載した産業用PC
    プリントヘッド、センサー、エンコーダー、モニタを接続し、制御
    ネットワークを構築しIoT、上位PLCとの通信制御等も可能

  • ソフトウェア

    ソフトウェア

    印字データの編集やヘッドを制御
    商品名やロット番号の印字だけでなく、データベース印刷などバリアブル情報を高速、高解像度で印字可能

動画

産業用インクジェット ライン組込用〈グラフィカ5000〉の動画

  • 動画 再生マーク

    GRAPHICA5000の紹介動画

印字例

産業用インクジェット ライン組込用〈グラフィカ5000〉の印字例

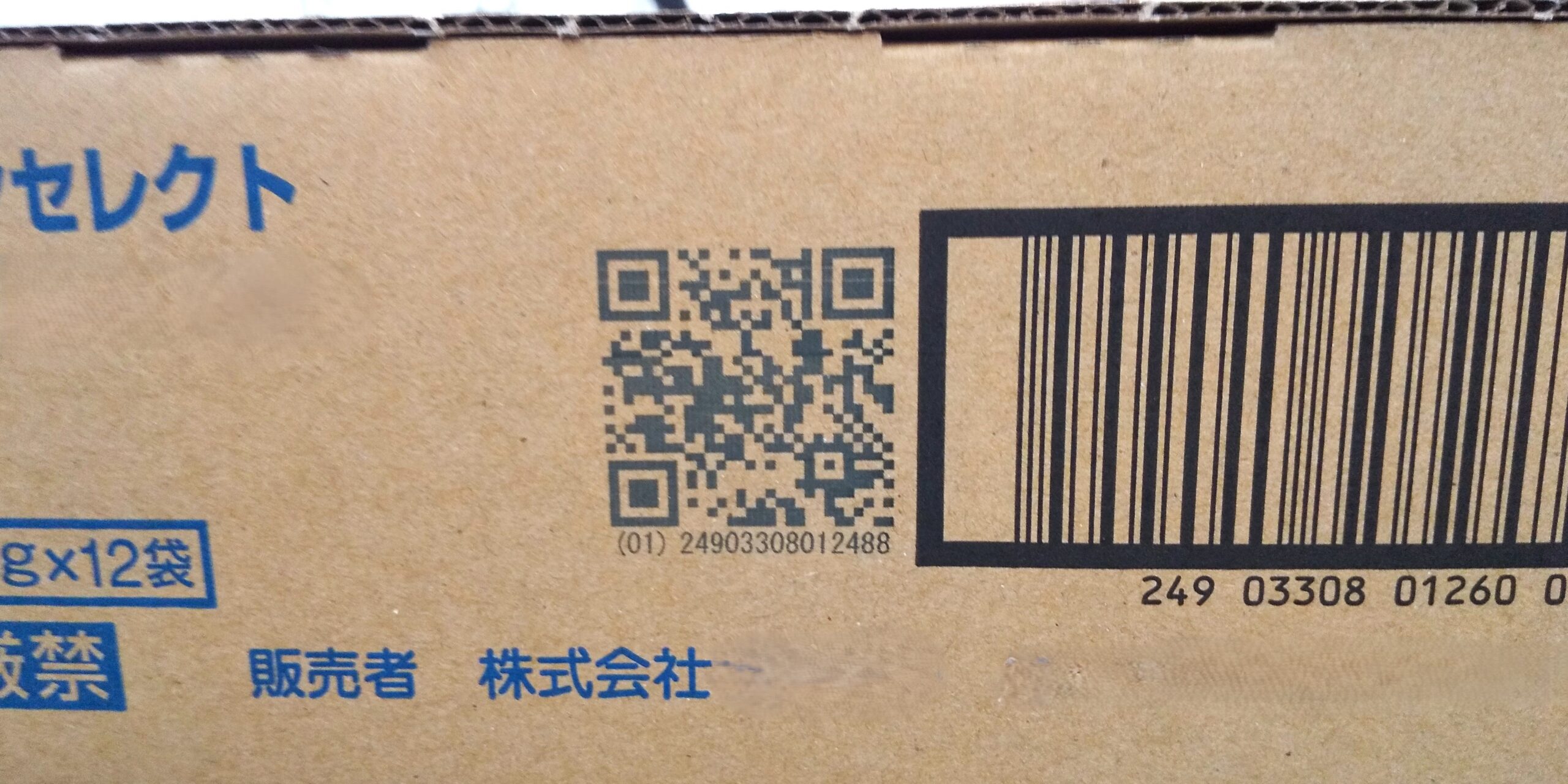

  • 段ボール箱へ印字

    段ボール箱へ印字

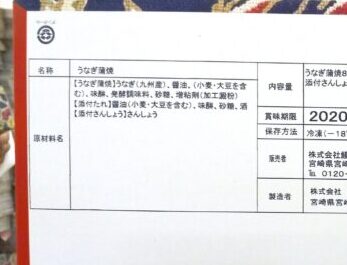

  • 化粧箱へ印字

    化粧箱へ印字

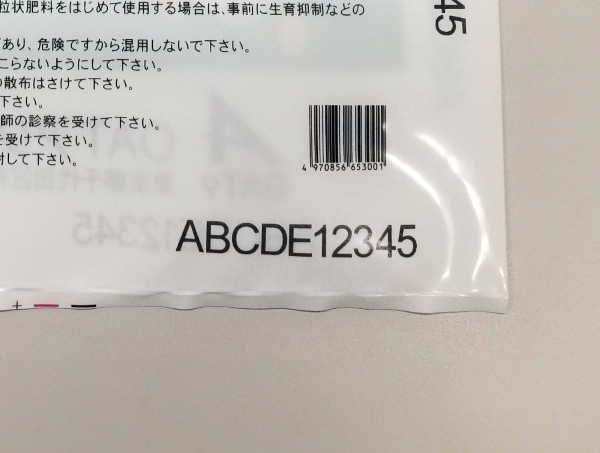

  • ポリ袋へ印字

    ポリ袋へ印字

  • 帳票へ印字

    帳票へ印字

仕様

産業用インクジェット ライン組込用〈グラフィカ5000〉の仕様

機種名 GRAPHICA 5000-F（グラフィカ5000エフ）
寸法 コントローラ：330mm（H）×172mm（W）×406mm（D）
重量 コントローラ：約12.0kg
制御可能ヘッド数 1ペンヘッド：最大4台まで制御可能
2ペンヘッド：最大2台まで制御可能
3ペンヘッド：最大1台＋1ペンヘッド1台まで制御可能
4ペンヘッド：最大1台まで制御可能

（プリントヘッドは、ペンの数が4以内で様々な組み合せが可能です。）
登録パターン数 HDD容量に依存
印字可能行数 制限無し（ヘッド幅の範囲）
印字可能文字 Windows PCで入力できる文字
印字メッセージ長 最大2751.7mm
印字解像度 最大600×1200DPI
印字速度 最大38m/分（600×600DPI時）
最大76m/分（300×300DPI時）
最大152m/分（300×300DPI HS 時）
最大306m/分（150×300DPI時）
印字方向 横向き、下向き
文字高さ 最大200mm(4ペン4ヘッド時）

製品の仕様は改善の為、予告無く変更する場合があります。

仕様の詳細はこちら
ハードウェア機能 CPU：インテル CORE i3プロセッサ 3.7GHｚ
メモリ：4GB
内蔵HDD：500GB（オプションにて増設可能）
OS：Windows 10（32bit版）
1ペンヘッド、2ペンヘッド、3ペンヘッド、4ペンヘッド
ソフトウェア機能 専用ソフトウェア「CB INKdraw」インストール済み

テキスト、ロゴ、ナンバリング、日付・時刻、シフトコード、バーコードの配置
印字解像度、印字方向等の各種設定
インクコスト計算
インターフェース LANポート×2
シリアルポート（D-sub 9ピン）×1
DVIポート（ディスプレイ用）×1
HDMIポート×1
USBポート×4
プリントヘッド接続ポート（D-sub 25ピン）×1
I/Oポート（D-sub 9ピン）×1
エンコーダポート（D-sub 9ピン）×1
通信ポート（D-sub 9ピン）×1
電源 AC100V、50/60Hz、5A
使用環境 気温：10～35℃
湿度：35～80%（結露なきこと）
粉塵：粉塵環境での使用不可
インク種類 42ccインクカートリッジ
大容量370ccバルクインク
インクカラー 吸水素材用：黒、赤、青、緑（42ccインクカートリッジ）
吸水素材用：黒（370ccバルクインク）
非吸水素材用：黒（42ccインクカートリッジ）
オプション 取付けブラケット：ライン取付けに必要なブラケット各種
スタンド：プリントヘッド設置用スタンド各種
外付けセンサ：外付けセンサからスタート信号を入力する場合に使用
エンコーダ：ライン速度を検出し、精度の高い印字を行う場合に使用
警報出力ボックス：警報信号を出力する場合に使用
スプリットボックス：ヘッドを複数接続する場合に使用

その他、搬送装置、防塵ラック、検査用カメラ等提案可能。
保証期間 納入日より1年間（消耗品を除く）
その他 ※－Hewlett-Packardおよび、hpはHewlett-Packard社の商標または登録商標です。
※－Windows は Microsoft 社の登録商標です。
※－インテル、CORE i3は Intel Corporation の商標です。

オプション・別売品

  • プリントヘッド設置用スタンド

    プリントヘッド設置用スタンド

  • 製品検出用センサー

    製品検出用センサー

  • 同期用シャフトエンコーダー

    同期用シャフトエンコーダー

  • シグナル入出力ボックス

    シグナル入出力ボックス

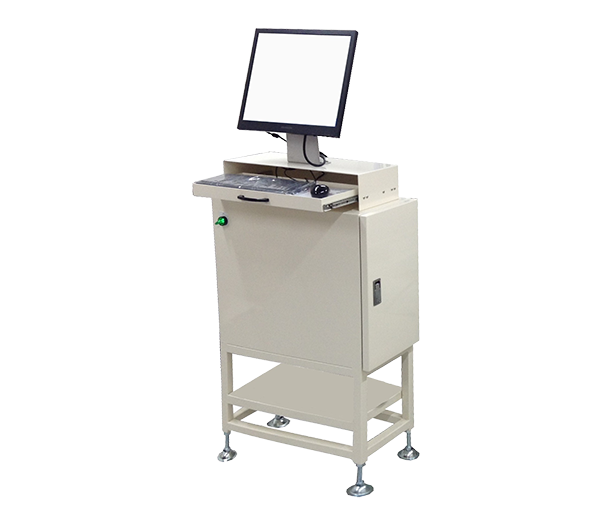

  • 防塵ラック

    コントローラ防塵ラック
